Kanthal® Super 尺寸和形状
Kanthal® Super 二硅化钼加热元件有直式元件和弯式元件两种，且可提供多种尺寸和形状。 最常用的设计是双脚U型元件。 热端焊接到冷端上，冷端直径通常是热端直径的两倍。 双脚元件可以在热端或冷端弯曲45°或90°。
根据客户需求，我们还可提供特殊设计元件。
产品信息

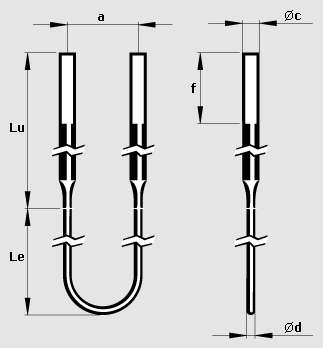

直式冷端

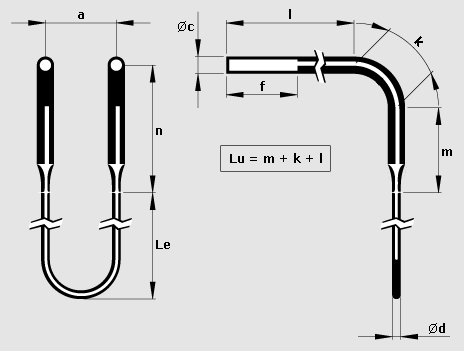

元件在冷端弯曲90°

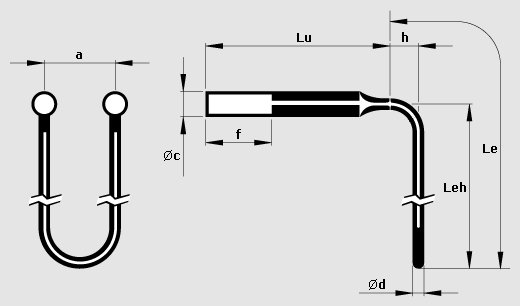

元件在热端90°

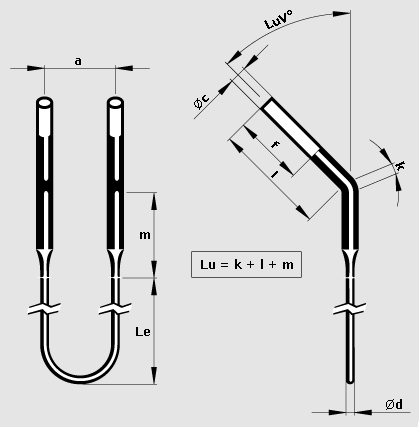

元件在冷端弯曲 45°

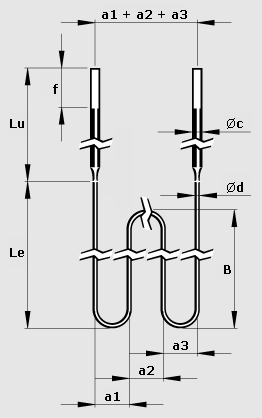

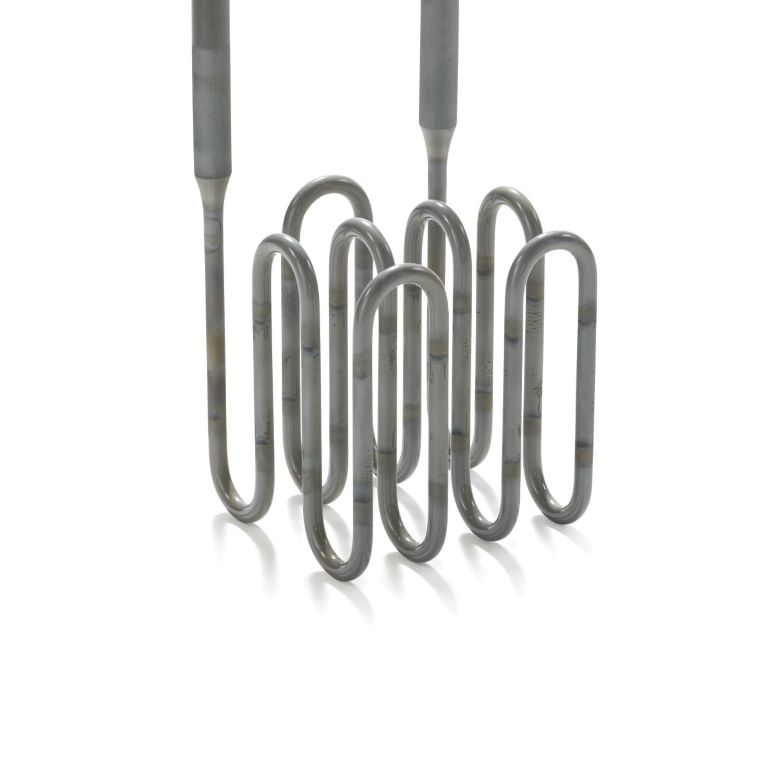

水平使用的四脚元件
标准尺寸
该表显示了 Kanthal® Super 二硅化钼加热元件的标准尺寸。
| 元件尺寸 加热区直径/端子直径 |
|||||
|---|---|---|---|---|---|
| 牌号 | 3/6 | 4/9 | 6/12 | 9/18 | 12/24 |
| Kanthal Super 1700 |  |
|
 |
|
|
| Kanthal Super 1800 | |
|
|
|
|
| Kanthal Super 1900 | |
|
|
* |
|
| Kanthal Super RA | |
|
|
|
|
| Kanthal Super ER | |
|
|
|
|
| Kanthal Super HT | |
|
|
|
|
| Kanthal Super NC | |
|
|
|
|
* 9/12/18
元件形状
Kanthal Super 二硅化钼加热元件可以按多种形状交付。 请在下文查找一些常用形状示例。 *可应要求提供其他形状。
| 元件尺寸 d/c |
a* mm (in) |
f mm (in) |
k90° mm (in) |
k45° mm (in) |
m mm (in) |
n* mm (in) |
|---|---|---|---|---|---|---|
| 3/6 | 25 (1.0) | 25 (1.0) | 19 (0.75) | 9 (0.35) | 30 (1.18) | 42 (1.65) |
| 4/9 | 25 (1.0) | 25 (1.0) | 19 (0.75) | 9 (0.35) | 35 (1.38) | 47 (1.85) |
| 6/12 | 50 (1.97) | 45 (1.8) | 47 (1.85) | 24 (0.94) | 60 (2.36) | 90 (3.55) |
| 9/18 | 60 (2.36) | 75 (3.0) | 71 (2.8) | 35 (1.38) | 90 (3.71) | 135 (5.31) |
| 12/24 | 80 (3.15) | 100 (4.0) |
*标准值
