类别: 加热材料 , 电阻材料

镍铬 (NiCr) 合金具有很高的机械强度，即使在高温下也能保持，使其成为各种工业过程中耐热材料的理想选择。 Kanthal 的镍铬合金产品品牌为 Nikrothal®，也广泛用于电烤架、滚筒干燥机和吹风机等应用中的电阻加热元件。

目录：
Nikrothal® 合金的类型
Nikrothal® 合金的优点
物理和机械性能
摘要
产品种类

Nikrothal® 合金的类型

Nikrothal® 80： 最高 1,200°C (2,190°F)

这种优质合金以其高镍含量而闻名，具有出色的可加工性和高温强度。

Nikrothal® 80 广泛用于电器行业内要求苛刻的应用，特别是管状元件应用。

Nikrothal® 60： 最高 1,150°C (2,100°F)

它适用于各种家庭和锅炉应用，具有良好的耐腐蚀性、出色的抗氧化性能和优异的形状稳定性，使其在高温使用中非常可靠。

然而，在含硫环境中，其耐腐蚀性可能会降低。

Nikrothal® 60 的典型应用包括悬挂卷材（这是其最常见的用途），以及管状加热元件（较少使用）。

Nikrothal® 40： 最高 1,100°C (2,010°F)

这种合金的主要优点是由于其较低的镍含量，因而降低了成本。

它适用于需要适中温度的各种家用电器和一般加热设备。

Nikrothal® 70： 最高 1,250°C (2,280°F)

Nikrothal® 70 的典型应用包括用作工业炉中的电加热元件。

这种合金特别适合在还原性环境中使用，因为它耐“绿腐”，这种腐蚀会影响某些合金在这种环境中的性能。



Nikrothal® 合金的优点

更高的热强度和蠕变强度

与 Kanthal® 合金相比，Nikrothal® 合金表现出更高的热强度和蠕变强度。 尽管 Kanthal® APM 和 Kanthal® AF 具有良好的形状稳定性，并且优于其他 Kanthal® 牌号，但它们的热强度和抗蠕变强度不及 Nikrothal® 合金。

使用后延展性更好

Nikrothal® 合金即使在长时间使用后也能保持其延展性，确保随着时间的推移保持柔韧性和耐用性。

更高的发射率

完全氧化的 Nikrothal® 合金比 Kanthal® 合金具有更高的发射率。 这意味着在相同的表面负荷下，Nikrothal® 合金元件的工作温度略低，从而在某些应用中提高了效率。

无磁特性

Nikrothal® 合金通常是无磁性的，使其有利于需要非磁性材料的低温应用。 Nikrothal® 60 是一个例外，它在低温下具有磁性。 相比之下，Kanthal® 合金只有在加热到 600°C (1,100°F) 以上时才会变得无磁性。

更好的耐湿腐蚀性

Nikrothal® 合金在室温下通常比未氧化的 Kanthal® 合金具有更好的耐腐蚀性，但在含硫环境或某些受控环境中除外。



物理和机械性能

    Nikrothal® 80 Nikrothal® Te Nikrothal® 70 Nikrothal® 60 Nikrothal® 40

最高连续工作温度
（空气中的元件温度）

°C
(°F)

1,200
(2,190)

1,200
(2,190)

1,250
(2,280)

1,150
(2,100)

1,100
(2,010)
标称成分（请参阅注释）(%)

铬
铝
铁
镍

 20
–
–
80		 22
–
9
剩余量		 30
–
–
70		 16
–
剩余量
60		 20
–
剩余量
35
密度 ρ

g/cm3
Ib/in3

 8.30
(0.300)		 8.10
(0.293)		 8.10
(0.293)		 8.20
(0.296)		 7.90
(0.285)
20°C 时的电阻率
68°F 时		 Ω mm2/m
Ω/cmf
 1.09
(655)		 1.19
(716)		 1.18
(709)		 1.11
(668)		 1.04
(626)
电阻率的温度系数，Ct
250°C (480°F)
500°C (930°F)
800°C (1,470°F)
1,000°C (1,830°F)
1,200°C (2,190°F)
1.02
1.05
1.04
1.05
1.07
1.04
1.06
1.06
1.07
1.07
1.02
1.05
1.04
1.05
1.06
1.04
1.08
1.10
1.11
–
1.08
1.15
1.21
1.23
–
线性热膨胀系数 α，× 10-6/K
20 – 100°C (68 – 210°F)
20 – 250°C (68 – 480°F)
20 – 500°C (68 – 930°F)
20 – 750°C (68 – 1,380°F)
20 – 1,000°C (68 – 1,840°F)
–
15
16
17
18
–
14
15
16
17
–
14
15
16
17
–
16
17
18
18
–
16
17
18
19
50°C 时的热导率 λ
122°F 时		 W/m K
(Btu in/ft2 h °F)		 15
(104)		 14
(97)		 14
(97)		 14
(97)		 13
(90)
20°C 时的比热容
68°F 时		 kJ/kg K
(Btu/lb °F)		 0.46
(0.110)		 0.46
(0.110)		 0.46
(0.110)		 0.46
(0.110)		 0.50
(0.119)
大致熔点 °C
(°F)		 1,400
(2,550)		 1,380
(2,515)		 1,380
(2,515)		 1,390
(2,535)		 1,390
(2,535)

大致机械性能*


抗拉强度 N/mm2
(psi)		 810
(117,500)		 800
(116,000)		 820
(118,900)		 730
(105,900)		 675
(97,900)
屈服点 N/mm2
(psi)		 420
(60,900)		 390
(56,600)		 430
(62,400)		 370
(53,700)		 340
(49,300)
硬度 Hv 180 190 185 180 180
断裂延伸率 % 30 30 30 35 35
900°C 时的抗拉强度 N/mm2
(psi)		 100
(14,500)		 –
–		 120
(17,400)		 100
(14,500)		 120
(17,400)

蠕变强度***
800°C 时
1,470°F 时
1,000°C 时
1,830°F 时
1,100°C 时
2,010°F 时
1,200°C 时
2,190°F 时

 N/mm2
(psi)
N/mm2
(psi)
N/mm2
(psi)
N/mm2
(psi)		 15
(2,160)
4
(560)
–
–
–
–		 15
(2,160)
4
(560)
–
–
–
–		 –
–
–
–
–
–
–
–		 15
(2,160)
4
(560)
–
–
–
–		 20
(2,900)
4
(560)
–
–
–
–
磁特性   2) 2) 2) 3) 2)
发射率，完全氧化条件 0.88 0.88 0.88 0.88 0.88 0.88

注意： 列出的是标称成分。 实际成分可能发生变化以满足标准电阻和尺寸公差。
* 给定值适用于直径约 1.0 mm (0.039 in) 的尺寸
** 4.0 mm (0.157 in) 较薄的量规具有较高的强度和硬度值，而较厚量规的相应值较低
*** 根据 Kanthal 标准炉测试中观察到的延伸率计算得出。 1,000 小时后延伸率为 1%
1) 磁性（居里点约为 600°C (1,100°F)）2) 非磁性 3) 微磁性



摘要

Nikrothal® 合金专为高温而设计： 具有蠕变强度和延展性。

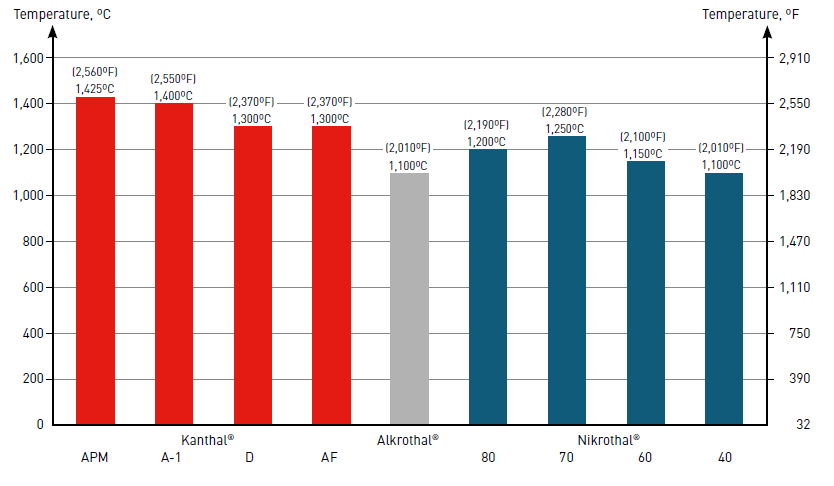

每种合金的最高工作温度

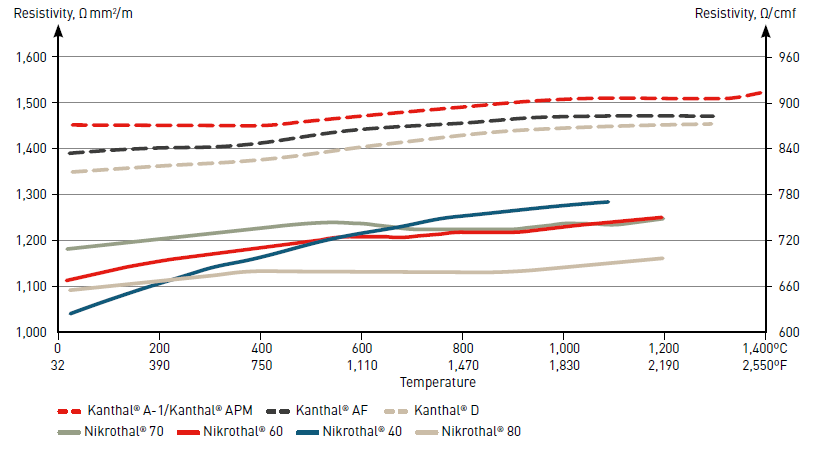

电阻率与温度

产品种类

Kanthal® 和 Nikrothal® 合金有多种特殊型材可供选择，如线材、带材（厚度 0.10–3.5 mm，宽度 4–195 mm）、杆材和拉直线材。 这些多样化的型材确保了其可适用于各种高温和电阻需求。

  杆材 线材 带材

拉直线材

线材
Nikrothal® 80   • • •
Nikrothal® 70   • • •
Nikrothal® 60   • • •
Nikrothal® 40 • • • •
